簡(jian)介
金屬屈(qu)服型阻(zu)尼(ni)(ni)(ni)器(qi)簡稱MYD,主要由耗(hao)能芯(xin)板、翼緣、加勁肋和上下端板組(zu)成。當(dang)上下端板發(fa)生(sheng)相(xiang)(xiang)對變形(xing)時(shi),耗(hao)能芯(xin)板在端板的(de)帶動下發(fa)生(sheng)彈塑性變形(xing)產生(sheng)阻(zu)尼(ni)(ni)(ni)力。建筑結(jie)構(gou)(gou)與(yu)金屬屈(qu)服型阻(zu)尼(ni)(ni)(ni)器(qi)端板牢(lao)固(gu)連接后,由地震導致的(de)結(jie)構(gou)(gou)相(xiang)(xiang)對位移會引(yin)起上述(shu)的(de)相(xiang)(xiang)對變形(xing),從而使阻(zu)尼(ni)(ni)(ni)器(qi)產生(sheng)阻(zu)尼(ni)(ni)(ni)力。進入到結(jie)構(gou)(gou)中的(de)部(bu)分振動能量(liang)通過(guo)該(gai)阻(zu)尼(ni)(ni)(ni)力的(de)作用轉移到阻(zu)尼(ni)(ni)(ni)器(qi)中并最終耗(hao)散(san)掉。

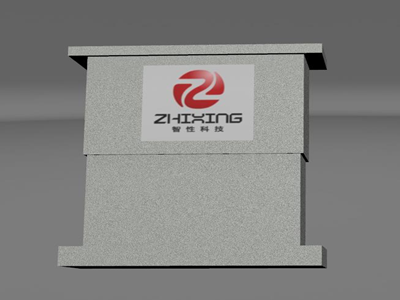

金屬屈服型阻尼器示意圖
產品特點
1、疲勞性能好。耗能芯板采用具有高延性和高低周疲勞性能的特殊鋼材。
2、耗能能力強。通過合理設計,大幅度提高金屬芯板的剪切耗能效率。
3、外形構造簡潔,安裝簡單方便。
4、一般適用于建筑結構的抗震設計。
性(xing)能測試(shi)
金屬屈服型阻尼器性能指標及檢測方法應滿足《建筑結構抗震規范》(GB50011-2010)中12.3和《建筑消能阻尼器》(JG/T209-2012)中6.3和7.3的規定。
金屬屈服型阻尼器檢驗標準按照《建筑結構抗震規范》(GB50011-2010)中12.3和《建筑消能阻尼器》(JG/T209-2012)中第8條和第9條的規定。

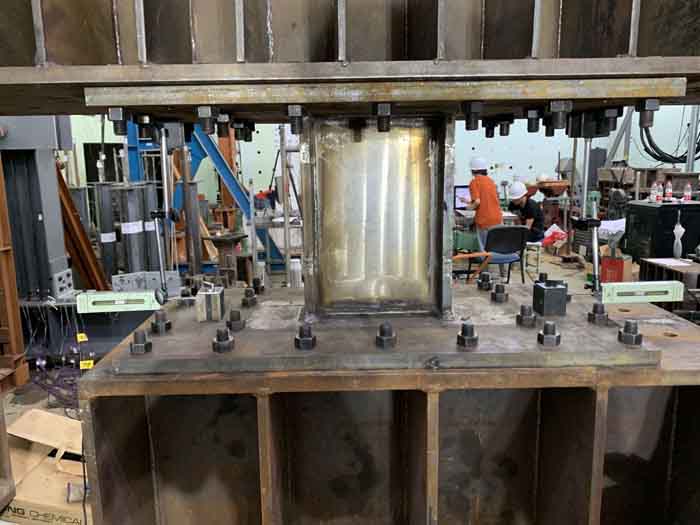

軟鋼阻尼器測試圖
分析模(mo)型

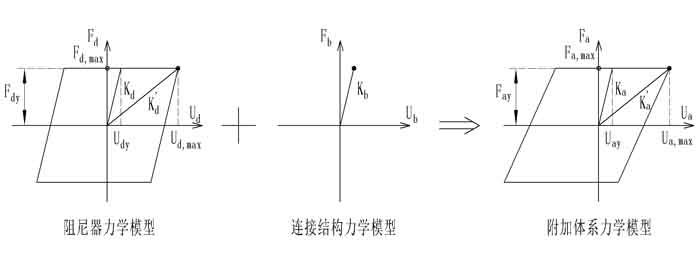

將阻尼器應用于結構或者進行相關數值計算時,需要考慮連接件對阻尼器性能的影響。阻尼器與連接件串聯構成附加體系,附加體系與主結構并聯構成整個減震結構。
